Presentamos Codo Neumático con Rosca Macho 1/4" NPT 4 mm SPL 4-02: un codo a 90° con conexión rápida (push-in) por un extremo y rosca macho NPT por el otro, para conectar un tubo neumático a un equipo con rosca hembra. Se usa en talleres, mantención industrial y automatización liviana.
Descripción técnica
Un codo de conexión rápida con rosca macho por un lado y conexión por inserción rápida por el otro es un componente utilizado en sistemas neumáticos para permitir la conexión de mangueras o tubos en diferentes tipos de conexiones en un mismo codo. Esta combinación de conexiones ofrece versatilidad al permitir la conexión de diferentes tipos de componentes en ángulos de 90 grados en un sistema neumático.
Especificaciones técnicas
- Modelo: SPL 4-02.
- Forma: codo con rosca macho.
- Diámetro del tubo: 4 mm (diámetro exterior).
- Rosca: macho (hilo exterior) de 1/4" NPT.
- Conexión: rápida por inserción (push-in), sin herramientas.
Para qué se usa
- Conectar un tubo neumático a un cilindro, válvula o regulador con rosca hembra, saliendo en ángulo de 90°.
- Ahorrar espacio donde un conector recto no cabe.
- Evitar dobleces del tubo al salir del equipo.
Antes de comprar
- Verifica el diámetro exterior del tubo: este conector es para tubo de 4 mm.
- Confirma el tipo y la medida de la rosca del equipo: esta pieza es macho de 1/4" NPT. Usa sello para rosca apropiado y no aprietes en exceso.
- Corta el tubo en ángulo recto y sin rebabas antes de insertarlo; así asienta bien en el sello interno.
Cómo se instala
Para instalar, inserta el tubo hasta el tope; la pieza lo sujeta y sella. Para soltarlo, presiona el aro del conector y retira el tubo. Es una unión pensada para líneas finas de instrumentación, microcilindros y equipos compactos.
Consejos de uso y mantención
- Después de instalar, revisa que no haya fugas aplicando agua con jabón sobre las uniones.
- Respeta la presión de trabajo que indiquen el fabricante del tubo y de los equipos conectados; la presión máxima la fija el componente más débil de la línea.
- Usa tubo en buen estado y de diámetro exterior exacto; un tubo ovalado o rayado puede dejar pasar aire.
- Si la línea lleva humedad o aceite, instala una unidad de mantención aguas arriba para alargar la vida útil de los conectores.
Preguntas frecuentes
¿Hacen despacho a regiones? Sí, despachamos a todo Chile.
¿Venden por mayor? Sí. Para cotizar por volumen escríbenos al WhatsApp +56 9 8289 0426.
¿Tienen otras medidas y modelos? Sí, trabajamos la línea de conectores neumáticos de conexión rápida en distintos diámetros, formas y roscas; consúltanos por la que necesitas.
¿Cómo confirmo que es compatible? Envíanos por WhatsApp una foto de tu conector actual o del equipo, junto con el diámetro del tubo, y te ayudamos a confirmarlo.

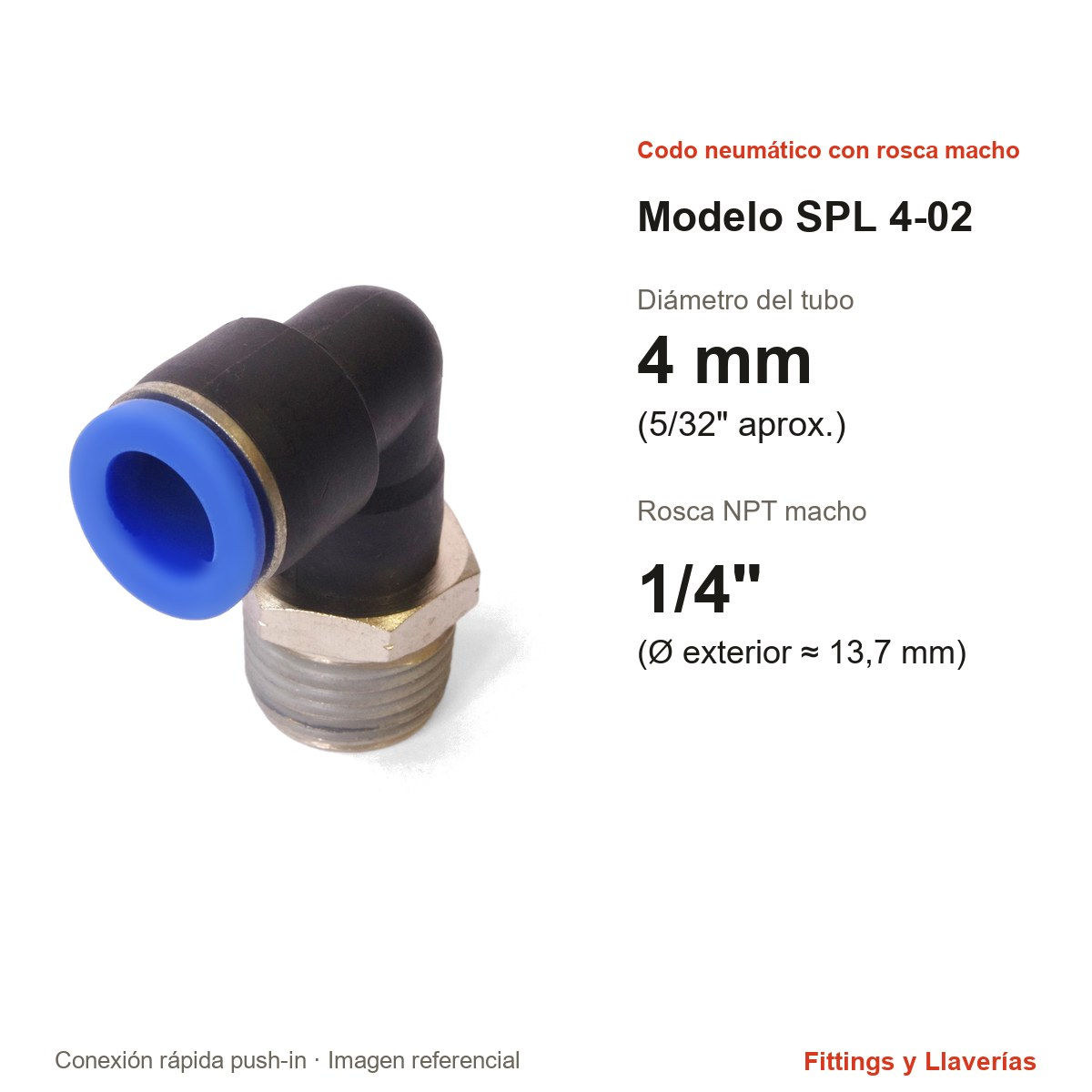

Imagen referencial: muestra el tipo de pieza; el color del conector y la inscripción pueden variar. Consulta disponibilidad y plazo de entrega.
